74HC14,CD74HC14,CD74HCT14(高速CMOS逻辑--六反相施密特触发器) ，全新正品，双列直插14脚。
简述:CD74HC14、CD74HCT14由高速CMOS(HCOMS)工艺生成，它有同LSTTL差不多的速度，却有CMOS电路的低功耗特性。所有的门都能驱动10个LSTTL门。74HCT系列引脚上兼容标准的74LS系列。CD74HC14,CD74HCT14功能:6路独立的反相的施密特触发器。
特性:
- 非受限的上升沿和下降沿时间
- 特别高的抗噪能力
- 扇出（驱动）能力： (在温度范围内)
- 标准输出 . . . . . . . . . . . . . . . 10 LSTTL Loads
- 总线驱动 . . . . . . . . . . . . . . . 15 LSTTL Loads
- 宽工作温度范围 . . . –55°C to 125°C
- 对称的传输延迟和转换时间
- 相对于LSTTL逻辑IC，功耗减少很多
- HC Types
- 工作电压：2V到6V
- 高抗扰度: NIL = 30%, NIH= 30% of VCC at VCC = 5V
- HCT Types
- 工作电压：4.5V到5.5V
- 兼容直接输入LSTTL逻辑信号, VIL= 0.8V (Max), VIH = 2V (Min)
- 兼容CMOS逻辑输入, Il  1μA at VOL, VOH

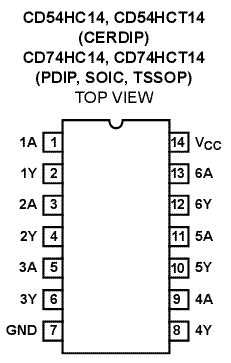

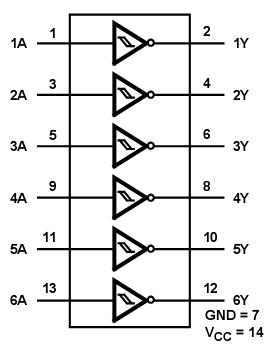

引脚图 内部功能图
