电子门铃是电子爱好者的必修课程。做一个电子门铃，成本低，功能又实用，还有成功的乐趣，谁不愿意？本套件主要是做实验用，所以门铃开关也装在主机上，这样不用外接引线就可以方便的做实验。短路外接引线和按下开关的作用一样，如果要装到门上使用，用长导线接到外接引线上接到门外即可。

一、目的及要求：

l          通过对本制作的安装、焊接、测试，了解电子产品的内部构造，训练动手能力，掌握元器件的识别、简易测试以及整机调试工艺。

l          熟练使用电烙铁、剪钳、万用电表等电子工具。

l          对照电路原理图，了解工作原理，图上符号，并与实物对照。

l          认真仔细的安装焊接，排除安装焊接过程中出现的故障。

二、电路原理及原理图：

通电后AN没有闭合，电路处于待机状态，当按下AN后，触发端得到触发信号，门铃芯片输出端输出“叮咚”的音乐信号输入到三极管9013放大，推动喇叭发声，同时并联在喇叭上的LED发光，1K的电阻为LED的限流电阻。当响完三次后，又回到待机状态，等待下一次触发。

三、装配说明：

安装步骤：下面就让我们带你完成本次制作；领略电子制作带给你的无穷乐趣！

安装之前请不要急于动手，应先查阅相关的技术资料以及本说明，然后对照原理图，了解印刷电路板、元件清单，并分清各元件，了解各元件的特点、作用、功能，同时核对元件数量。

本板元件少，装法要注意，否则焊好后很难拆下。

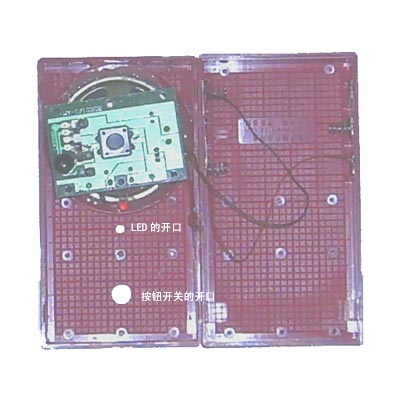

1、   在焊接之前先要给塑料面板开按钮开关和LED信号指示灯的孔。在面板上面两排螺丝柱的中心开一个直径约7毫米的孔（按键开关的孔），在下面两排螺丝柱的中心开一直径约3毫米的孔（信号指示灯），在外壳下面开约2毫米外出引线孔。开好孔后即可给电路板上焊元件。

2、将元件装到电路板上：

l          安装、焊接1K电阻，电阻引脚不分正、负。

l          安装、焊接104的瓷片电容，引脚不分正、负。

l          安装、焊接9013，对照图上插入，引脚就不会有错。

安装、焊接红色发光二极管。注意正、负极，千万别插错，发光二极管的引脚不要插

入太深，将发光二极管头弯向刚才开的3毫米的孔内做信号指示灯，然后再焊接。

l          用剪下来的元件引脚给音乐IC焊上，IC焊到锡脚的这一面，引脚插到板上焊好。

l          开关也焊到锡脚的这一面。

l          在板上接好喇叭线、电源线、外接的引线。

安装、焊接好全部元件后，仔细检查一下各个部分，不能有连锡、虚焊或漏焊的。发现问题及时修正。

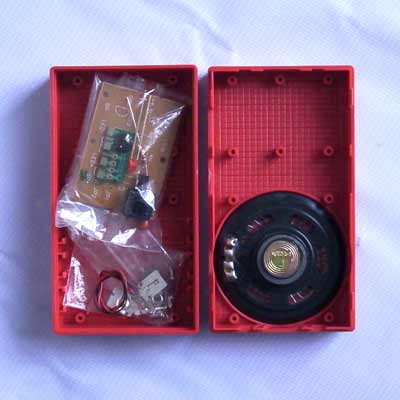

四、把电路板装到电子制作多用外壳（有外壳者进行）

1.        安装电池片。在底壳上有6个安装电池片的位置，可使三节5#电池串联起来。

装好元件的板装到面壳上，打上固定螺丝，总共有六个螺丝孔位，只需要打三个螺丝就完全足够了。检查一下在面板上能否轻松地按动开关以及看到LED。

3、   打上固定胶，接好跟电路板对应的连接线，注意电源线（我们建议你电源线尽量的不要接反，那样的话你辛苦的劳动成果是不会工作的，我想你也不会的，开个玩笑！）做到这里呢！你的成果已经算是完成了一大半。

五、试机

装入三节五号电池，盖上多用盒。恭喜你DIY成功了！成功了吗？在这里我假设你是成功了！（没理由不成功）很高兴吧！这种喜悦的成就感足以让你兴奋半天！   更多成就感请访问：http://www.51dz.com

本套件主要是做实验用，所以门铃开关也装在主机上，这样不用外接引线就可以方便的做实验。短路外接引线和按下开关的作用一样，如果要装到门上使用，用长导线接到外接引线上接到门外即可。

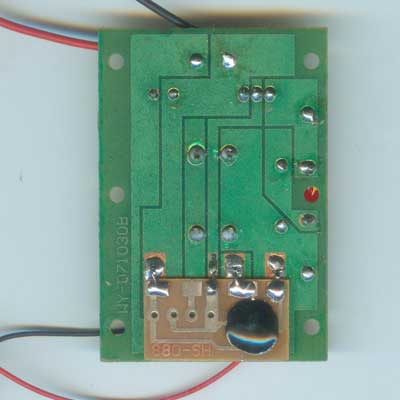

注意开关和IC装在电路板的另一面如下图所示：
