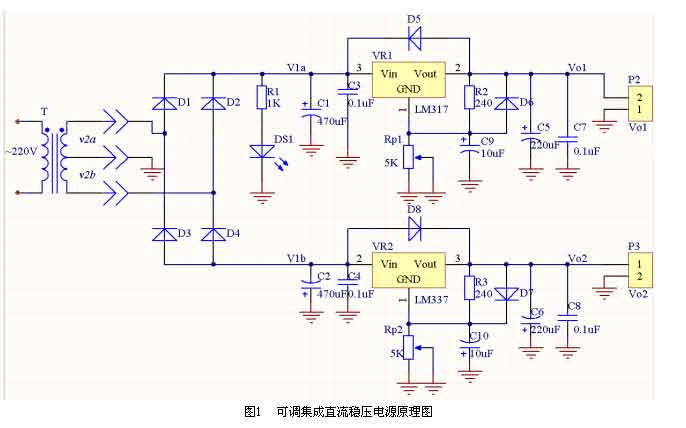

可调集成直流稳压电源原理图如图1所示。220V交流电加到变压器T的初级，经变压器降压后，从变压器次级得到2×12V的交流电压，经二极管V1~V4整流后，得到脉动直流电，再经滤波电容滤波后变成2×15V左右的直流电。将此直流电压加到三端可调稳压器LM317（正电源输出）和LM337（负电源输出）的输入端，从输出端就有稳定的直流电压输出。改变可调电阻RP1、RP2的阻值，可分别改变输出电压VO1和VO2的大小。
任务二       可调集成直流稳压电源电路的原器件识别
可调集成直流稳压电源电路所包含的元器件见表1，对照电路原理图对各元器件进行识别，并了解它们在电路中的作用。
表1     元器件清单

任务三      可调集成直流稳压电源电路的原器件的检测
在可调集成直流稳压电源电路中，主要的元器件有变压器、整流二极管、三端可调稳压器、电解电容、瓷片电容、可调电阻、电阻、发光二极管，在安装之前必须对它们进行检测，以确保元器件是好的。
任务四      可调集成直流稳压电源电路的安装
按步骤对照电路原理图进行元器件的焊接和测试
1、整流电路的焊接与测试
将四只整流二极管（V1~V4）焊接后，用示波器分别观测变压器次级输出电压v2a和经二极管整流后的电压V1a波形记录在图2和图3中。

观察到变压器次级输出电压v2a波形的峰—峰值为               V；
观察到经二极管整流后的电压V1a波形的峰—峰值为               V；
用万用表交流电压挡测量变压器次级输出电压v2a  =          V、v2b  =     V；用万用表直流电压挡测量经二极管整流后的电压V1a  =          V、V1b  =           V。
2、滤波电路的焊接与测试
焊接滤波电容（C1、C2和C3、C4）、发光二极管DS1、限流电阻R1后，用示波器观测经二极管整流电容滤波后的电压V1a波形记录在图4中。

图4                                                                                                      图5

观察到经电容滤波后的电压V1a波形的峰—峰值为               V；
用万用表直流电压挡测量经二极管整流后的电压V1a=        V、V1b=         V。
3、稳压电路的焊接与测试
焊接三端可调集成稳压器VR1（LM317）、VR2（LM337）、滤波电容（C5、C6、C7、C8）、可调电阻（RP1、RP2）及保护二极管（V5~V8），用示波器观测输出端电压VO1波形记录在图5中。
用万用表直流电压挡测量输出端电压VO1=           V、VO2=      V。
任务五      可调集成直流稳压电源电路性能的测试
1、输出电压可调节范围的测试
不接负载电阻，给稳压电源通电，分别调节可调电阻RP1和RP2的阻值为最大和最小，测量输出电压VO1、 VO2的调节范围，并将数据记录在下表中。
           附表1         输出电压调节范围

可调电阻RP1、RP2状态	阻值最大	阻值最小
输出电压VO1
输出电压VO2

2、检测负载变化时的稳压情况
(1)、在空载时将稳压电源输出电压VO1调为12V；

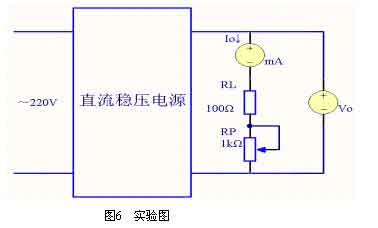

(2)、在稳压电源输出端接入负载和电流表，按如图6实验图连接；

(3)、调节电位器RP，按实验附表2的要求使负载电流IO分别为20、40、60、80mA，测量对应的输出电压VO，记录在实验附表2中，并由该数据分析负载对稳压性能的影响；
(4)、根据rO＝ΔVO ∕ΔIO 计算输出电阻，输出电阻越小，表示稳压效果越好；
(5)、算出输出电流为0mA及80mA的输出电压偏差值 ，根据
KI ＝|ΔVO| ∕ VO  计算电流调整率KI，KI越小，稳压效果越好。

          实验附表2      负载电流变化时输出电压稳定情况

输出电流IO	0mA	20mA	40mA	60mA	80mA
输出电压VO	12V
输出电阻rO
电流调整率KI

三、实训总结
写出本次实训的收获和体会

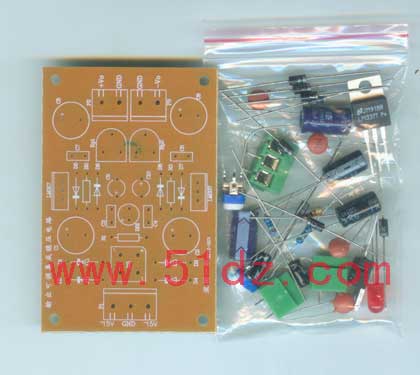

装好的成品板图所下图所示：/p/11/d/110925162001.jpg
